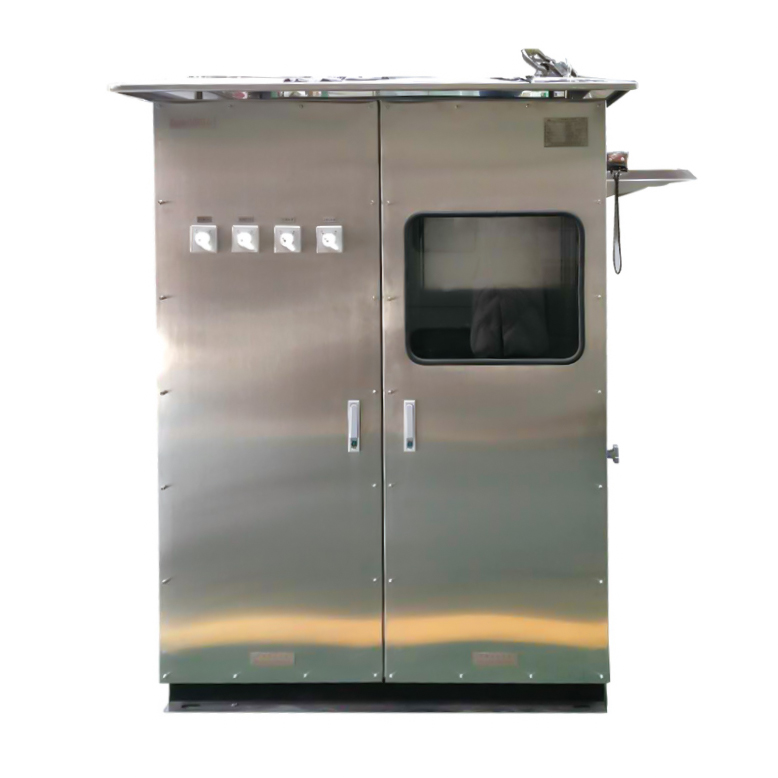

PXK系列316不锈钢防爆正压柜

 适用于爆炸性环境的1区、2区;

 适用于IIA、II B、II C类爆炸性环境;

 适用于可燃性粉尘环境21区、22区场所;

适用于T1-T6(T4)温度组别;

广泛用于石油开采、炼油、化工、纺织、军工等危险环境及海洋石油平台、油轮等场所





全国服务热线:400-0521-108
在线咨询
二维码
产品特点Product Features


No.1

硬件按需定制:内装元件品牌为施耐德、正泰、德力西、ABB、天正、西门子、上海人民、中国人民、常熟等一线品牌,可根据用户要求定制,也可增加配置,例如可加装电涌保护器、电流表、电压表、互感器等。

No.2

系统安全稳定:专业电子工程师设计电路,具有过载、短路保护功能,可根据用户要求加装带漏电保护功能产品;




No.3

采用质优板材:壳体采用铝合金压铸或优质碳钢板(不锈钢)焊接成型,外壳结构紧凑合理、材质密度高、防爆性能优良,牢固可靠,抗震、刚冲击。


No.4

防腐性能:壳体表面采用高压静电喷塑处理,螺丝紧固件采用不锈钢材质,配合高精度加工工艺,具有高防腐、高防锈、高防水等特点,也可根据客户需求采用不锈钢材质制作,来满足在各类强酸、强碱、防护要求较高的恶劣环境中长期正常工作。



No.5

防爆结构:本司承诺所有防爆产品均严格按照国家防爆标准系列文件设计,完全达到国家防爆标准等级和设计要求,并取得相关国家防爆证书及检测报告,证书齐全,安全可靠,品质优良。


No.6

安装方式:钢管,防爆挠性管、防爆电缆,布线简单,安装方便。



结构概述

本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂中,具有ⅡA、ⅡB、ⅡC类T1~T4爆炸性气体或蒸气环境;海拔高度不超过2000米;25℃时,相对湿度95%以下;工作环境温度-20℃~+40℃之间。可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、微电脑触摸屏以及普通电器元件,对用户内装电器元件基本不受限制。

配电柜由柜体、自控系统、布气系统、报警系统、配电系统组成;柜体为柜式上下结构,由上腔正压腔和下腔副腔组成,副腔内装自控系统、报警系统及用户的进出电缆;正压腔内装部分自控系统的防爆元件及用户的配电系统元件。

本配电柜进气方式为通风型,即不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热效果。

本产品引用GB3836.1-2000 ,GB3836.5-2004以及相关标准设计、制造、检验。

工作原理

配电柜在自动控制系统的控制下,通入保护气体,正压腔内压力高于正压腔外的压力,形成微正压的安全小环境,从而阻止了可燃性危险气体进入正压腔内,保证内装普通仪表和电器元件的安全运行。

自动控制系统主要完成自动换气、补气、超高压报警(或排气)、欠压报警、低压联锁、换气联锁等系列功能。

根据用户要求,本配电柜具有低压联锁功能,低于规定的气压值(50Pa)时,自动切断进入正压腔的用户配电电源。

产品安装

一、 柜体安装

1、 柜体的安装位置:户内或户外有棚顶,无明显震动平坦的地方。

2、 本产品安装方式为落地式,本产品下方设置了专用于固定的安装孔,具体参数详见技术图纸。

3、 布线方式为电缆沟布线,用户电缆沟结构可参考相关国家标准和行业标准,并结合本柜的结构要求进行设计、施工。

4、 搬运时注意,本产品严禁大幅度倾斜,倾斜度不大于100。

5、 本产品在运输、安装定位时,严禁采用撬、锤等方式进行搬动。否则,可能影响产品的密封性能,导致本产品无法正常运行。

6、 本产品设置了进气口和排气口,排气口可现场排放或引至安全区域排放,现场排放要经过防火阀后在才能排放。用户现场须提供进气气源(洁净气体),气源压力一般控制在0.2-0.8MPa。进气气源为氮气时,(注意:在密闭的操作室里,要谨慎使用氮气作为保护气体,若必须使用氮气作保护气体,请注意现场通风,以确保人身安全)。

7、 由于内装工控电器、触摸屏等精密电器,气源进口处需加装干燥过滤器,以确保气源为干燥清洁的空气,否则会影响电器的使用寿命。

8、严禁调节减压阀,否则易造成高压冲柜(出厂时减压阀已调节好)。


二、 用户元件的安装

1、 由于内装配电系统元件由用户自行调整,因此,用户必须在安全区内进行安装、设定、调试。

2、 不得撤拆面板上的电器元件,以免影响柜体的气密性能。


三、 电气安装

1、 本产品必须由专业电工,进行操作。

2、 用户按我公司提供的电气系统图、接线图、端子表等技术文件,结合产品实际情况逐一对应接线。

3、 接线时,请注意各进出电缆的密封性(严禁将通头中的密封圈弃之不用),并视各电缆的松紧程度,用防爆胶泥作适当的密封处理。

4、 用户的接线、调试完后,将各门关闭时,一定要保证其密封性能。

5、 本柜体必须按要求将接地线接到专用接地螺丝上。

型号规格含义Model specification meaning

PXK-□□/□/□T

特殊要求(无要求可不注)

外形尺寸:宽X高X厚(mm)

S:联锁(用户配电与正压自控系统低压联锁)

(不要求可不注)

t:通风型

b:补偿型

X:箱式

Q:琴台式

G1:柜式1(上下结构)

G2:柜式2(左右结构)

规格参数Product parameters


选型表Selection table



原理图Schematic


尺寸规格Dimensions
