DALI控制系统
一、应用领域/Application area
适用于铁路、电力、冶金、石油、石化、化工、钢铁、航空、船舶及各类厂区、场站、大型设施、场馆等场所的高效照明。爆炸性气体环境的1 区、2 区；ⅡA、ⅡB、ⅡC、类爆炸性气体环境；可燃性粉尘环境21 区、22 区；T1-T6（T5）组温度组别；节能改造项目及检修更换困难的场所；防腐防护要求较高，潮湿、环境恶劣的场所；

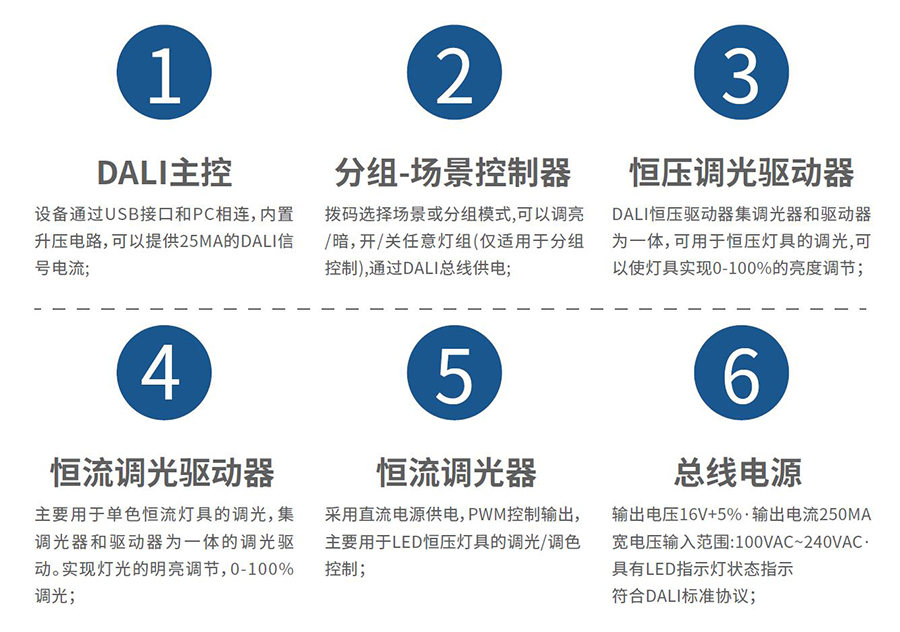

二、DALI系统组成/System Composition
三、DALI系统简介/System Introduction
DALI 是一个专门应用于照明控制的协议。DALI 系统基本由主控, 分控和总线电源控制面板组成。DAL 协会覆盖近120 家国际照明和灯具行业的公司。DALI 系统最多可以连接64 个从机单元，每个DALI 从机使用唯一的个体标志地址，该地址在系统初始化时设定，使用过程中根据需求可修改从机的地址; 每许多分组和场景可以预设在产品中，在工程中可以快速安装使用。

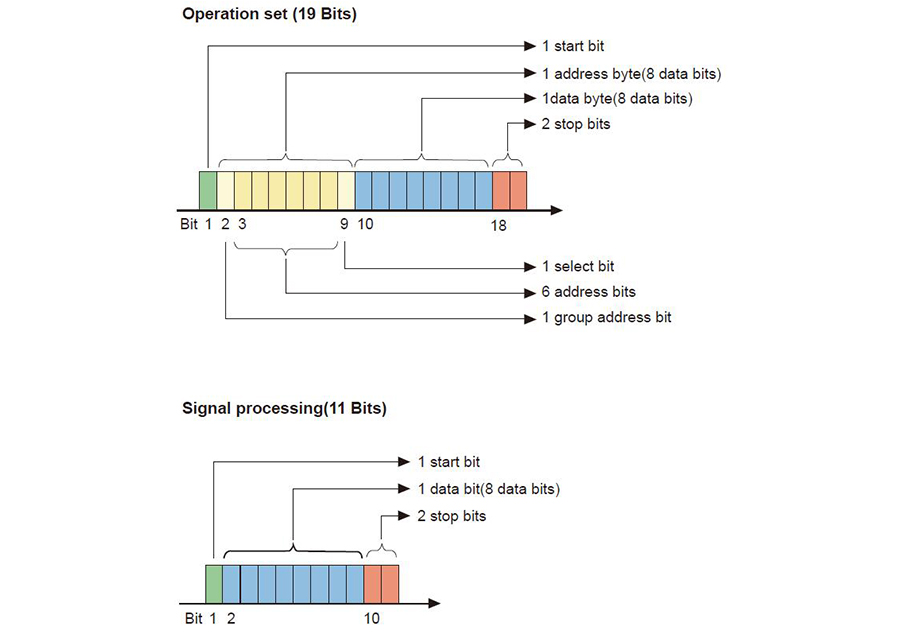

四、DALI国际通用标准/International general standards
一条总线可控制64 数字调光电器
可预设16 个灯组和16 个照明场景
无需额外成本支出便可随时调整照明分组
1200bps 数据传输速率：可保证设备的通讯不被干扰
信号线最长传输距离300 米（无信号放大器）

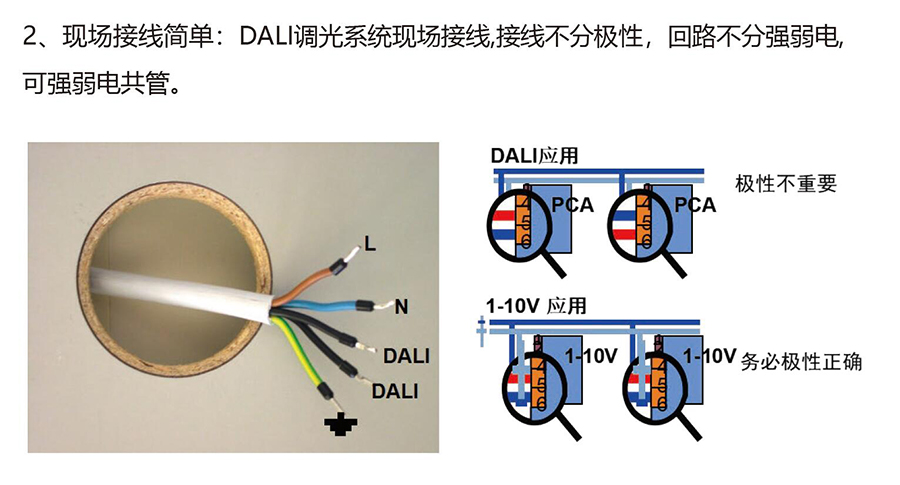

控制信号线能跟强电线共管敷设

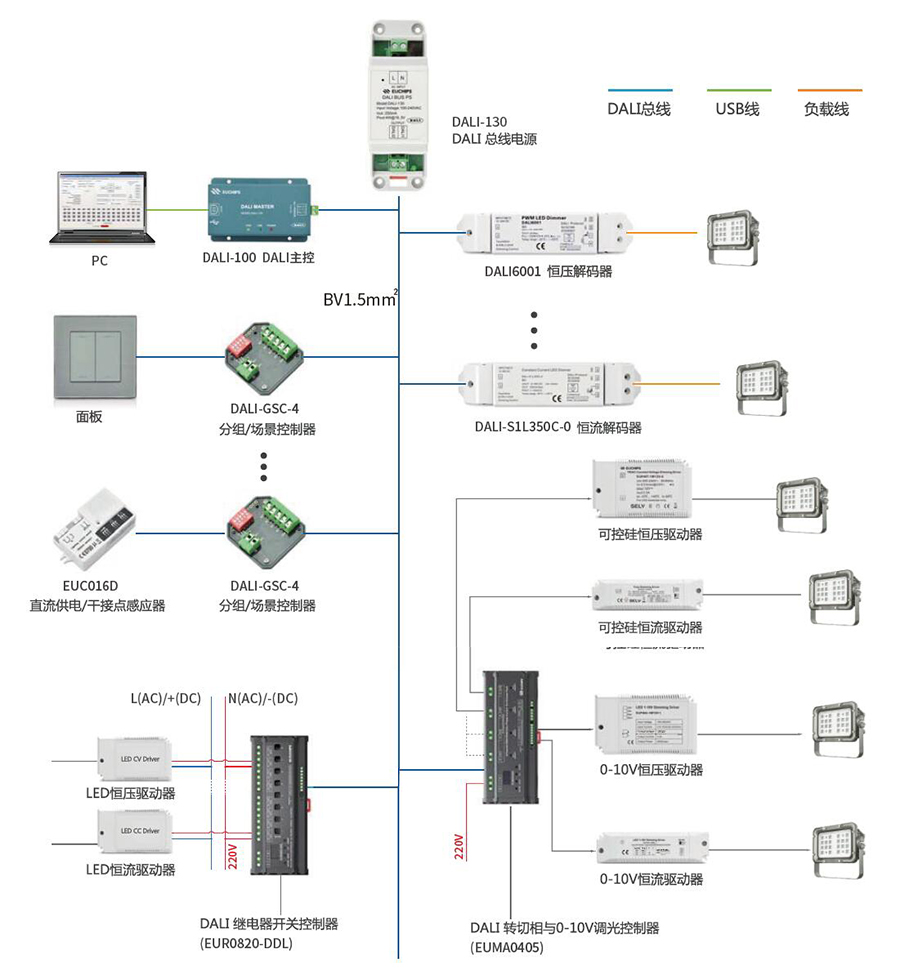

五、DALI系统接线图/Dali system wiring diagram
注∶DALI系统最多可以连接64个从机单元，每个DALI从机使用唯一的个体标志地址，该地址在系统初始化时设定使用过程中根据需求可修改从机的地址;每个DAL系统最多可以设置16个分组，16个场景,从机单元可以同时被分配到多个组别，每个从机可以属于几个不同的组.
根据不同的线材导体材料与线径，铜线，1.5MM 规格，最长传输距离可达300米。铝线，2.5MM 规格，最长传输距离可达300米。另外还要考虑工作温度的影响，如果工作温度达到75°C，铜线的最长传输距离会降到281M，而铝线则会降到288M。

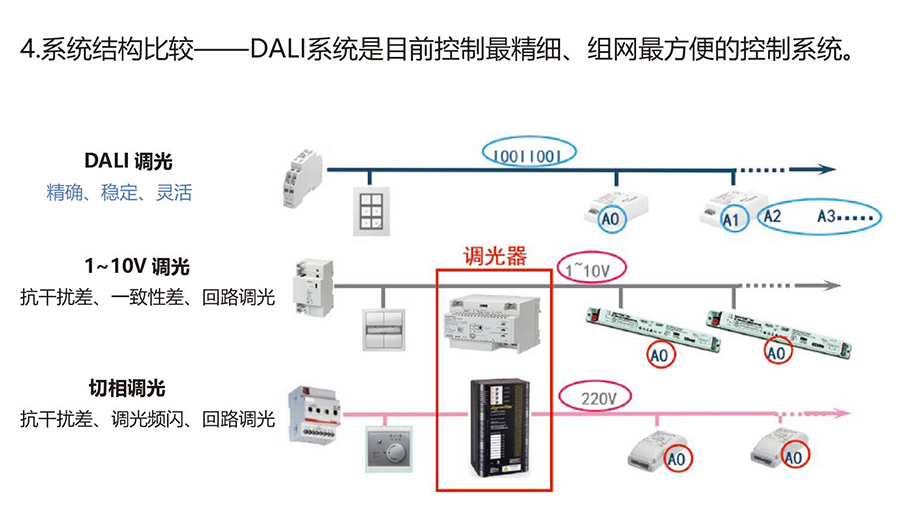

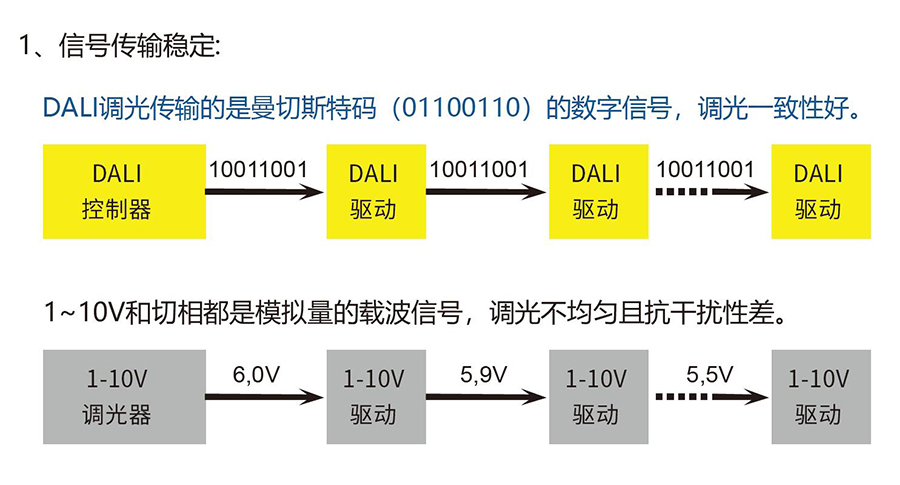

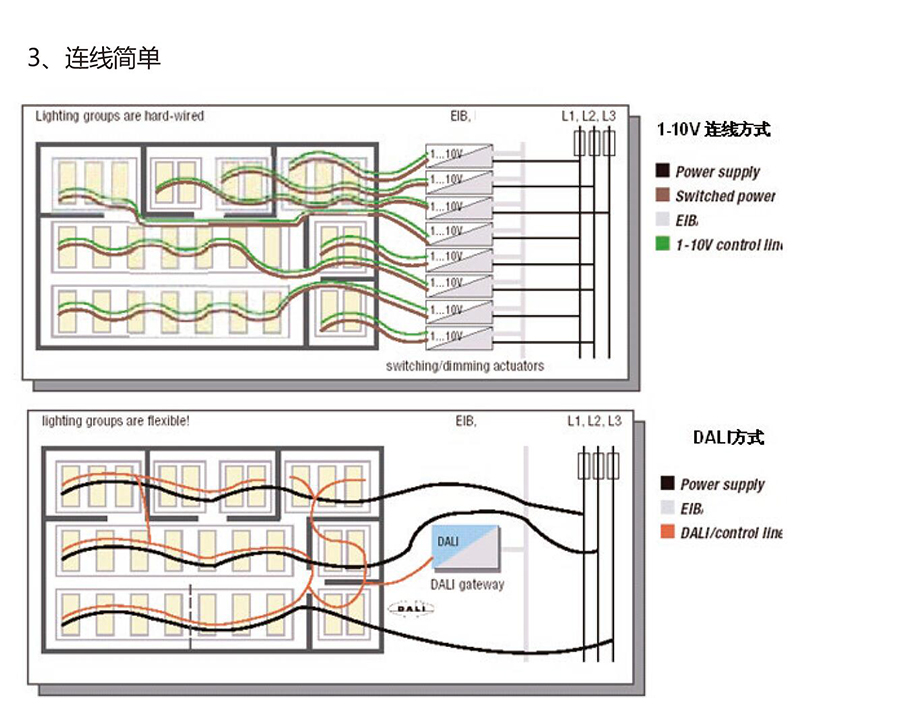

六、DALI控制系统优势/Advantages of the DALI control system
七、应用案例/Applications
汽机房区域照明
1. 定时控制：所有灯具设置定时任务；
2. 单灯控制：发电机层高顶灯，每盏灯具都做单灯控制，实现单灯开关、调光，并在后台可以实时监测该灯具的使用情况，包括灯具的功率、电流、电压等电气参数；
3. 照度感应控制：设置经纬度定时任务，夜间无人工作时灯具30% 功率工作；同时在合适的位置安装照度感应器，设置定时任务当照度感应器检测周围环境照度低于设定值时，汽机房内三防灯具100% 照明, 高于设定值时，照明灯具关闭；
4. 情景模式控制：后台设置情景模式：巡检模式，定时进入/ 退出巡检模式，进入巡检模式灯具100% 功率工作，退出巡检模式灯具30% 功率工作，可按日、周、月、年等循环。
化水处理区域照明
化水区域分为室内、室外区域：
1. 照度感应控制：室外区域采用光控模式，照度低于设定值时，室外区域100% 照明, 高于设定值时，室外区域照明关闭；
2. 雷达感应控制：室内区域设置雷达感应控制，并将每条回路都安装单灯具控制器，当有人进入该区域时，设置将该区域全部灯具100% 功率工作，人员离开该区域后灯具100% 功率延时30 分钟时间后，自动降低为30%功率。
煤棚区域照明
1. 单灯控制：煤棚区域所有灯具做单灯控制，采用时控+ 光控模式；并在后台可以实时监测该灯具的使用情况，包括灯具的功率、电流、电压等电气参数, 系统能主动发现灯具故障并报警，单灯欠载、欠压、过载、异常开灯等自动告警提示；
2. 照度感应控制：设置经纬度定时控制任务，根据当地的日落时间前推半个小时自动开灯，另加入照度传感器，采集照度高于设定值时，煤棚区域所有灯具关闭运行。
输煤廊道区域照明
1. 情景模式控制：输煤廊道区域所有照明灯具均编制在情景模式下，巡检时间段采用巡检常亮模式灯具100% 功率运行，非巡检时间切换为无人节能模式灯具30% 功率运行；
2. 监控联动控制：现场安装人员检测摄像头，当有人进入该区域时经人员识别后，设置将该区域全部灯具100% 功率工作，开启巡检模式。当人员离开该区域后灯具100% 功率延时30 分钟时间后，自动降低为30% 功率。
锅炉本体区域照明
锅炉区受振动大、温度高等恶劣因素，推出制定方案：
1. 单灯控制：该区域的所有照明回路都设置为单灯控制；
2. 照度感应控制：锅炉本体17 米层以上区域灯具设置为光控模式，照度低于设定值时，锅炉本体17 米层以上灯具30% 功率运行，高于设定值时灯具可自动关闭。
3. 定时控制：17 米以下灯具设置时控模式设置定时任务，以当地日落时间为依据往前推半个小时设置定时任务，在定时开灯两个小时后所有灯具进入半功率30% 工作；
4. 触摸屏控制：锅炉区域在0 米处电梯口安装工业级触控屏，用来控制锅炉本体区域所有的照明灯具，巡检或检修时可随手在触摸屏面板点击对应的按键，从而进入对应的情景模式；
巡检模式：当点击巡检健时进入检修模式，该区域灯具100% 功率工作并延时一段30 分钟时间后，自动降低为30% 功率；
检修模式：该区域灯具100% 功率工作，在不手动关闭检修模式的情况下灯具一直保持100% 功率工作，保障检修工作顺利安全地完成。
工程实例
华电西藏大古水电站智能照明改造项目
华能铜头电站智能照明改造项目
中水电杨家湾电站智能照明改造项目
大唐四川川汇水电仙女堡水电站智能照明改造项目
大唐四川金龙潭水电站智能照明改造项目
张家港沙钢集团厂房照明改造项目
湖南华菱涟源钢铁灯具改造项目
国电海南西南部电厂项目
大同冀中水泥照明改造项目
