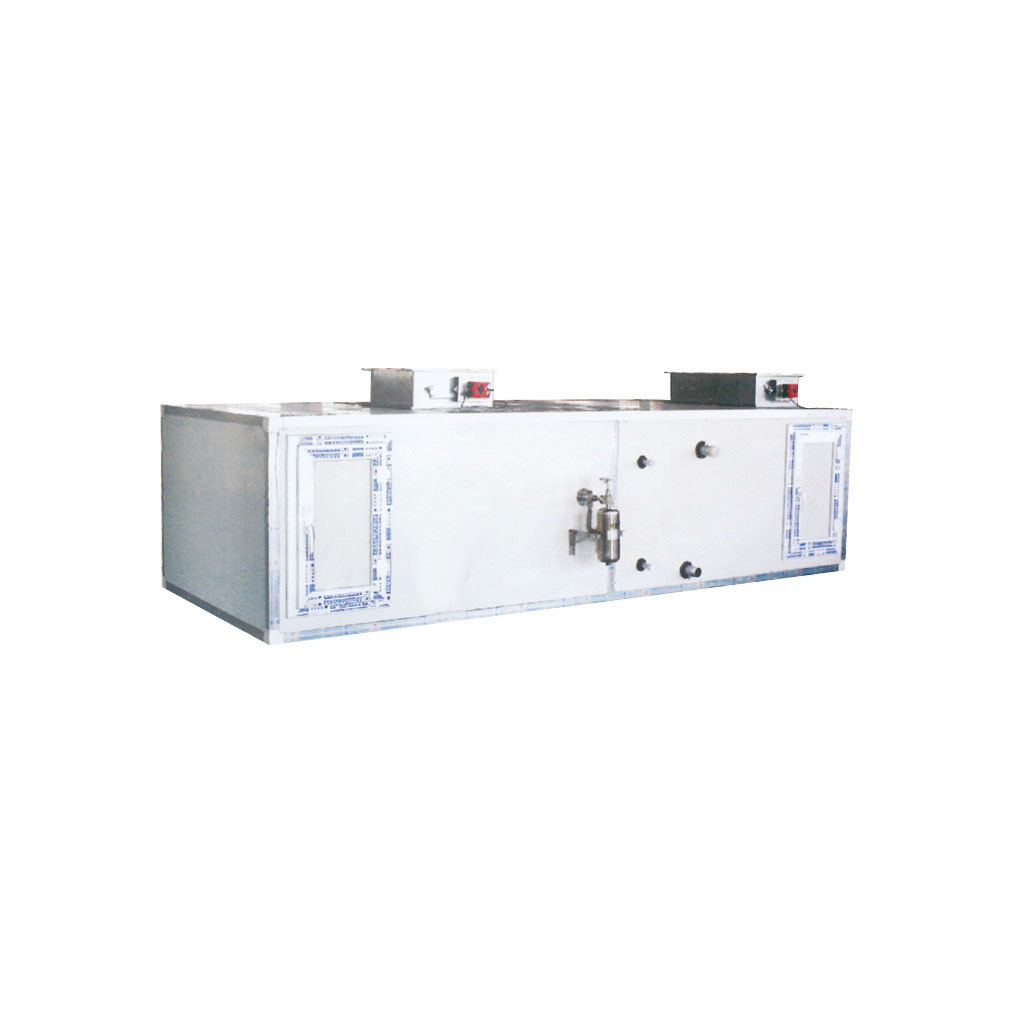

防爆组合式空调机

1.适用于爆炸性气体环境1区、2区危险场所;

2.适用于IIA、IIB、IIC级爆炸性气体环境;

3.适用于可燃性粉尘环境20区、21区、22区;

4.适用于温度组别为T1—T6的环境;

5.本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、酿酒、油漆、涂料、食品、生物工程、航天航空工程以及军事设施等工厂中;


全国服务热线:400-0521-108
在线咨询
二维码
产品特点Product Features

1、防爆性能

采用先进的防爆技术,使其防爆性能更安全可靠;防爆标志为ExdibmbllBT4 Gb、 ExdibmbllCT4 Gb。

2、模块化结构

机组外形为流行的板块结构,板块为模块化双层夹心板,芯材为聚胺脂。机组断面可根据设 计需要制成各种型式,能满足不同场合的应用。由于采用扣板锁紧结构,使所有面板均为平接, 表面连续平整,外观清晰流畅无接头。

3、高气密性

采用高弹性密封条用于面板与框架及其他联接件之间的面密封。保证箱体的漏风量达到GB/ T142—93标准中洁净空调规定的要求。隔热性好,防结露。

4、耐腐性好

采用高质量的彩钢板、镀锌钢板、冷轧钢板和型钢,经磷化、静电喷漆处理,所用螺栓、螺 母、自攻螺钉等紧固件均经防腐处理。

5、多种换热器设计

多种换热器的片型、片距、回路和排数等设计,可以满足不同场合对热工性能的需求。

6、干式水盘

水盘其形状为斜坡状,能保证冷凝水排放畅通,使水盘始终处于干式状态,它能使有害于健 康的因素减至最低限度。

7、低噪声节能型

采用高效率、低噪声双进风离心防爆通风机,风机均经过严格的动静平衡试验,其型式有前 向多翼型、后向圆弧型、后向机翼型,根据风量、风压、噪声、功率等参数合理选型,风机还采 用先进的防静电技术处理。

8、安装方便

各功能段在现场用夹紧装置和螺栓进行联接,可减少装配时间,并可根据用户要求在现场进 行散件组装。

9、检修方便

箱体各功能段配有特殊设计,气密性好的塑钢检修门,同时采用扣板锁紧结构,启闭十分方 便,以便维护机组内部组件。

10、专用机组

可根据工程要求制成室外、洁净厂房、药厂、医院手术室及微电子房专用机组。

11、机电_体化

可根据要求加装变频器、风机启动器、自动控制装置,实现机组全年节能运行,并备有通讯 接口,与楼宇自控系统对接以实现网络群控的目的。

防爆组合式空调机功能:

防爆组合式空调是由各种空气处理装置组装而成,自身不带冷热源的一种空气处理设备,它 能实现空气的防爆降温、除湿、加湿、加温等多种功能。各种规格的空调机组都有以下多种功能 段,可供设计单位和用户按需要进行组合选用,同时,可根据用户需要进行非标空调机组设计和 制造。

(1)新回风混合段

新回风段位置按设计要求可分别在端部、顶部或左右各侧面设置,如与本样本不一致时,提 供具体开口位置c在新回风口上可配装防爆调节阀,执行机构有手动、电动二种型式,由用户任选。

(2>过滤段

有初、中效过滤两种,配有菱形袋式,四峰袋式,滤料用优质涤纶无纺布,并采用过滤器快速 装拆机构,压差显示及报警装置。

(3>(新)排风段(也称平顶分风混合段)

本段箱体内设有一次回风阀,阀门前后的箱顶各设__排风口和新风口,亲配调节阀,其功能 是:当有回风机时,供空调机热电厂出部分回风,使新风与一次回风按要求比例混合;风阀可配 装手动、电动或气动执行机构,由用户任选。

(4)中间段(检修段)

本段起过滤段的连接和机组内部检修照明用,在过滤段前,表冷段、加热段、消声段前后均须 设中间段。

(5> 二次回风段

连接二次回风管用的中间段:顶部可设调节阀门,配有手动、电动或气动调节机构,由用户任 选,此段也可合并于送风机段中。

(6)    表冷段

表冷器采用四、六、八排管的铜管串铝箔的结构,铝箔为双翻边波纹边形式,大弯管热交换器 减少60%焊接弯头,提高了热交换效率,先进的机械涨管形式保证了热交换器的接触性能。

(7)    加热段

为设一、二、四排管的钢管绕钢片式或铜管串铝箔式高效热交换器,热媒采用蒸汽或热水。

(8〉能量回收段

为设转轮回收器,通过利用室内的排风和室外的新风之间的能量交换,达到节能的目的。冬天 对新风预热,夏天对新风预冷,回收效率约70%。


(9)送风机段

A.     S型送风机段:为水平送风方式,风机出口端设有软管,下部设有弹簧减振钢架,震动 小,可置于楼板上安装运行,本空调机组风机采用高效双进风离心防爆风机。
B.     H型送风机段:为顶部垂直向上送风方式送风机段,顶部设有接管法兰,风机采用先进的 防静电技术处理。

(10)加湿段

本加湿有干蒸汽加湿、高压喷雾加湿以及湿膜加湿三种形式可供用户选择o
a.    干蒸汽加湿器:有手动(SZS)、气动(QZS)、电动(DZS)三种控制方式,该加湿器具有加湿迅速、 不带水滴、运行费用低、加湿效果好等特点,适用于有蒸汽汽源的场所。
b.    高压喷雾加湿:它是以一台直联高压泵,将水加压到0.35Mpa使其流经一种新型喷咀喷射出 水雾,以达到加湿效果,其特点是雾化效率高(在mzlvcm激光粒子仪上测得协和滴平均粒度SMD为 38.6um)因此加湿量大,加湿速度快,比同类淋水室加湿器加湿效率提高五倍,耗电量小,且自带水过 滤装置,使用维护简单,特别适用于无蒸汽源加湿处。

(11)    消声段

本消声段有阻抗复合式片式消声器和金属微穿孔板式消声器,其中金属微穿孔板式消声器具有耐高 温、不怕潮、不起尘等优点,用户可根据需要进行选择。

(12)    电加热段

是采用先进的PTC电热元件加热空气,在无热水、蒸汽等热源时用。

(13)    均流段

采用散流板均流,其均流效果好,空气阻力小。该段设在风机段后,均匀机组断面风速。

(14)    出风段

出风口位置按设计要求可分别在端部、顶部或左右各侧面设置,如与样本不一致时,要提供具体开口 位置。在出风口上装有调节阀,可配手动、电动或气动执行机构,由用户任选。

(15)检修段

根据段位设置需要,该段设有检修用检修门,有负压和正压门两种。检修门框架采用塑钢型钢制作, 密封性能好,开启方便,节约空间。

规格参数:

项目


BGKT -70S2

BGKT -140S2

BGKT -210S2

BGKT -280S2

BGKT -35OS2

BGKT -420S2

BGKT -490S2

BGKT -560S2

名义

kW

70

140

210

280

350

420

490

560

制冷量

kcal/h

60300

120600

180900

241200

301500

361800

422100

482400


型号

全封闭压缩机


电机台数

20.5 x 1

20.5x2

20.5 x 3

20.5x4

20.5x5

20.5 x 6

20.5 x 7

20.5 x8


噪声 dB(A)

55 〜60

制冷剂

制冷剂


R22




充注量Kg

11

11 x 2

11 x 3

11 X 4

11 x 5

11 x 6

11x7

11 x 8

型式

板式换热器

水流量m3/h

15.5

15.5x2

15.5 x 3

15.5 x 4

15.5x5

15.5x6

15.5 x 7

15.5x8

水阻力损失kPa

59. 1


水管接头尺寸



所有规格尺寸均为DN50(2’

管)




型式

板式换热器

水流量m3/h

12.0

12.0 x 2

12.0 x 3

12.0x4

12.0 x 5

12.0x6

12.0 x 7

12.0x8

水阻力损失kPa

33. 9


水管接头尺寸



所有规格尺寸均为DN50(2’

管)



器性

电源

3ph-50HZ-380V

总功率kW

20.8

20. & 2

20.8x3

20.8x4

20.8x5

20.8x 6

20.8x 7

20.8x8

安全保护

髙低压开关、防冻结保护、延时启动压缩机保护、电源缺相和错相保护、过流保护、压缩机过热保护、传感器故障保护

形尺

寸mm

1200

760

1920

3080

4240

5400

6050

7720

8880

1250

重量kg

320

640

960

1280

1600

1920

2240

2560

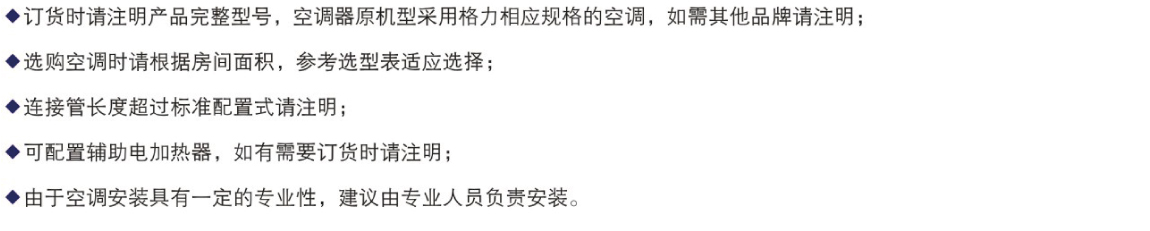

定制说明:


资质认证:
