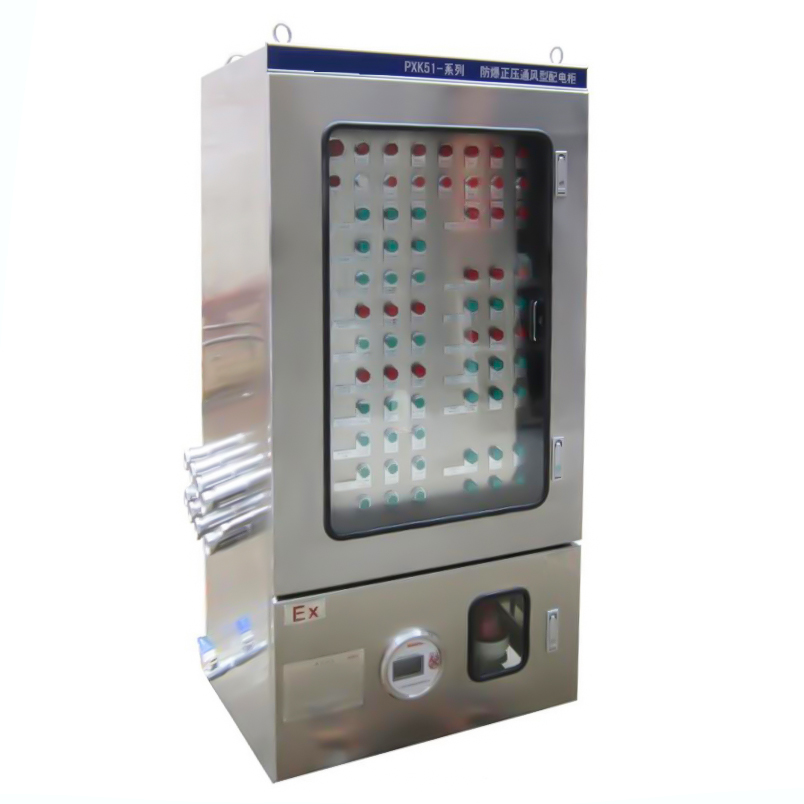

PXK系列不锈钢正压型防爆通风配电柜

本产品适用于化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军工等爆炸性气体或粉尘环境中,作为三相四线制(380V/220V)交流低压电器配电系统供电或对检测仪表、分析仪表、监视器、微电脑触摸屏、大功率变频器等元件的监测和控制。

适用于1区、2区危险场所。

适用于IIA、IIB、IIC类,温度组别为T1-T4的爆炸性气体环境。

户内、户外安装。

全国服务热线:400-0521-108
在线咨询
二维码
产品特点Product Features


No.1

硬件按需定制:本产品为改进型防爆产品,可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、PLC、各种按钮、开关、微电脑触摸屏以及普通电器元件,对用户需装电器元件完全不受限制;

No.2

系统安全稳定:专业电子工程师设计电路,具有过载、短路保护功能,可根据用户要求加装带漏电保护功能产品;




No.3

采用质优板材:壳体采用铝合金压铸或优质碳钢板(不锈钢)焊接成型,外壳结构紧凑合理、材质密度高、防爆性能优良,牢固可靠,抗震、刚冲击。


No.4

防腐性能:壳体表面采用高压静电喷塑处理,螺丝紧固件采用不锈钢材质,配合高精度加工工艺,具有高防腐、高防锈、高防水等特点,也可根据客户需求采用不锈钢材质制作,来满足在各类强酸、强碱、防护要求较高的恶劣环境中长期正常工作。



No.5

防爆结构:本司承诺所有防爆产品均严格按照国家防爆标准系列文件设计,完全达到国家防爆标准等级和设计要求,并取得相关国家防爆证书及检测报告,证书齐全,安全可靠,品质优良。


No.6

安装方式:钢管,防爆挠性管、防爆电缆,布线简单,安装方便。



1. 本产品主要由柜体、自控系统、布气系统、报警系统、配电系统组成;柜体由正压腔和副腔组成,正压腔内装用户的配电系统元件,副腔内装自控系统。

2. 柜式产品采用GGD柜架,主副盘为左右结构,电缆沟座式安装,下进线、前门操作,后门检修。

3. 箱式产品采用优质钢板焊接结构,主、副盘为上下结构,挂式安装,下进线、前门操作和检修。

4. 琴台式产品采用优质钢板折叠焊接成型,主、副盘为前后结构,座式安装,下进线、琴台操作,后门检修。

5. 按进气方式分为通风型和补偿型。通风型为不间断连续供气,正压腔内装元件的工作热量可随气路带走,具有很好的散热功能,适用于解决大功率防爆变频器的散热问题;补偿型为间断性供气,正压腔要有良好的密封性,确保耗气量小。

6. 用户须提供气源,要求为:净化空气或氮气,气源压为为:0.2~0.8Mpa;通常用户现场的仪表风均可满足要求。

7. 钢板材料一般用GB710-88冷轧钢板,也可根据用户要求选用GB3280-84不锈钢材质。

功能介绍:

1. 产品设置换气连锁,产品投运前,只有经过主盘内腔换气,并达到规定的换气时间和换气量后,确保主盘内部吹除了易燃易爆气体,副盘才能受电,并开始检测主腔气压,确保产品投运时,电器元件已被洁净介质有效隔离。

2. 只有主盘内腔气压满足规定的气压要求时,副盘内电源自动切换系统才会向主腔送电。

3. 主盘内腔工作气压为100Pa≤P≤1000Pa。

当气压高于1000Pa时,自控系统自动关闭进气或开启排气阀,自动调整内部气压,保证产品不受高气压冲击而变形损坏。

当气压低于100Pa时,自控系统自动报警,并开启进气,自动调整内部补气,补气成功时,自动恢复正常,不成功并内部气压降到60Pa,必要时可设置系统自动断电。

4. 副盘自控系统为不间断连续监控,并显示主盘内腔各压力参数。

工作原理:

采用介质隔离点燃源的防爆措施。即:把用户所用的电器元件安装在一个充满正压洁净气体的柜体内,使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度,从而达到电器防爆的目的。

产品安装:

一、 柜体安装

1、 柜体的安装位置:户内或户外有棚顶,无明显震动平坦的地方。

2、 本产品安装方式为落地式,本产品下方设置了专用于固定的安装孔,具体参数详见技术图纸。

3、 布线方式为电缆沟布线,用户电缆沟结构可参考相关国家标准和行业标准,并结合本柜的结构要求进行设计、施工。

4、 搬运时注意,本产品严禁大幅度倾斜,倾斜度不大于100。

5、 本产品在运输、安装定位时,严禁采用撬、锤等方式进行搬动。否则,可能影响产品的密封性能,导致本产品无法正常运行。

6、 本产品设置了进气口和排气口,排气口可现场排放或引至安全区域排放,现场排放要经过防火阀后在才能排放。用户现场须提供进气气源(洁净气体),气源压力一般控制在0.2-0.8MPa。进气气源为氮气时,(注意:在密闭的操作室里,要谨慎使用氮气作为保护气体,若必须使用氮气作保护气体,请注意现场通风,以确保人身安全)。

7、 由于内装工控电器、触摸屏等精密电器,气源进口处需加装干燥过滤器,以确保气源为干燥清洁的空气,否则会影响电器的使用寿命。

8、严禁调节减压阀,否则易造成高压冲柜(出厂时减压阀已调节好)。


二、 用户元件的安装

1、 由于内装配电系统元件由用户自行调整,因此,用户必须在安全区内进行安装、设定、调试。

2、 不得撤拆面板上的电器元件,以免影响柜体的气密性能。


三、 电气安装

1、 本产品必须由专业电工,进行操作。

2、 用户按我公司提供的电气系统图、接线图、端子表等技术文件,结合产品实际情况逐一对应接线。

3、 接线时,请注意各进出电缆的密封性(严禁将通头中的密封圈弃之不用),并视各电缆的松紧程度,用防爆胶泥作适当的密封处理。

4、 用户的接线、调试完后,将各门关闭时,一定要保证其密封性能。

5、 本柜体必须按要求将接地线接到专用接地螺丝上。

型号规格含义:

PXK-□□/□/□T

特殊要求(无要求可不注)

外形尺寸:宽X高X厚(mm)

S:联锁(用户配电与正压自控系统低压联锁)

(不要求可不注)

t:通风型

b:补偿型

X:箱式

Q:琴台式

G1:柜式1(上下结构)

G2:柜式2(左右结构)

规格参数:

防爆标志:ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;

额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;

总开关电流:10A—800A;分开关电流:1A—630A;

防护等级:IP54/IP55/IP65;

螺纹规格:DN15-DN100/G1/2-G4寸

引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;

引入引出方向:上进上出,下进下出(可按客户要求不受限制)


选型表:



原理图:


尺寸规格:








资质认证:
