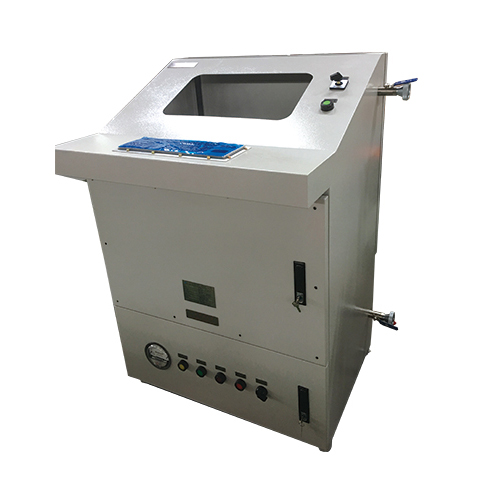

PXK系列琴台卧式正压柜

爆炸性气体混合物危险场所:0区、1区、2区。

爆炸性气体混合物:ⅡA、ⅡB、ⅡC。

温度组别:T1~T6。

户内、户外(IP55)

可燃性粉尘环境20区、21区、22区

适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等爆炸性危险境


全国服务热线:400-0521-108
在线咨询
二维码
产品特点Product Features


No.1

硬件按需定制:可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、微电脑触摸屏以及普通电器元件,对用户内装电器元件基本不受限制。


No.2

系统安全稳定:专业电子工程师设计电路,具有过载、短路保护功能,可根据用户要求加装带漏电保护功能产品;




No.3

采用质优板材:壳体采用铝合金压铸或优质碳钢板(不锈钢)焊接成型,外壳结构紧凑合理、材质密度高、防爆性能优良,牢固可靠,抗震、刚冲击。


No.4

防腐性能:壳体表面采用高压静电喷塑处理,螺丝紧固件采用不锈钢材质,配合高精度加工工艺,具有高防腐、高防锈、高防水等特点,也可根据客户需求采用不锈钢材质制作,来满足在各类强酸、强碱、防护要求较高的恶劣环境中长期正常工作。



No.5

防爆结构:本司承诺所有防爆产品均严格按照国家防爆标准系列文件设计,完全达到国家防爆标准等级和设计要求,并取得相关国家防爆证书及检测报告,证书齐全,安全可靠,品质优良。


No.6

安装方式:钢管,防爆挠性管、防爆电缆,布线简单,安装方便。



1.防爆控制箱外壳采用ZL102铝合金压铸或钢板焊接成型,表面高压静电喷塑,配不锈钢外露紧固件,产品外形美观。

2.防爆控制箱设计精良,安全易用,我公司免费提供一年保修

3.箱体图纸可由贵公司提供,或由我公司代为制作.

4.防爆照明动力配电箱采用复合型,模块结构,各回路可根据需要自由组装,一般开关箱采用隔爆型结构,母线箱及出线箱采用增安型结构.

5.内装元件可根据用户要求安装高分断路器或塑壳式断路器。如DZ47、C65、CM1等。

6.可根据客户要求特制,如加装电涌保护器、电流表、电压表等,外可配挂锁金属手柄。

7. 适用于照明和动力线路,具有分断、过载、失压保护和短路自动切断功能 钢管或电缆布线均可.

8.符合GB3836-2000,IEC60079标准要求。

功能介绍:

1. 产品设置换气连锁,产品投运前,只有经过主盘内腔换气,并达到规定的换气时间和换气量后,确保主盘内部吹除了易燃易爆气体,副盘才能受电,并开始检测主腔气压,确保产品投运时,电器元件已被洁净介质有效隔离。

2. 只有主盘内腔气压满足规定的气压要求时,副盘内电源自动切换系统才会向主腔送电。

3. 主盘内腔工作气压为100Pa≤P≤1000Pa。

当气压高于1000Pa时,自控系统自动关闭进气或开启排气阀,自动调整内部气压,保证产品不受高气压冲击而变形损坏。

当气压低于100Pa时,自控系统自动报警,并开启进气,自动调整内部补气,补气成功时,自动恢复正常,不成功并内部气压降到60Pa,必要时可设置系统自动断电。

4. 副盘自控系统为不间断连续监控,并显示主盘内腔各压力参数。

工作原理:

采用介质隔离点燃源的防爆措施。即:把用户所用的电器元件安装在一个充满正压洁净气体的柜体内,使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度,从而达到电器防爆的目的。

产品安装:

1、柜体的安装位置:户内或户外有棚顶,无明显震动平坦的地方。

2、本产品安装方式为落地式,本产品下方设置了专用于固定的安装孔,具体参数详见技术图纸。

3、布线方式为电缆沟布线,用户电缆沟结构可参考相关国家标准和行业标准,并结合本柜的结构要求进行设计、施工。

4、搬运时注意,本产品严禁大幅度倾斜,倾斜度不大于100。

5、本产品在运输、安装定位时,严禁采用撬、锤等方式进行搬动。否则,可能影响产品的密封性能,导致本产品无法正常运行。

6、本产品设置了进气口和排气口,排气口可现场排放或引至安全区域排放,现场排放要经过防火阀后在才能排放。用户现场须提供进气气源(洁净气体),气源压力一般控制在0.2-0.8MPa。进气气源为氮气时,(注意:在密闭的操作室里,要谨慎使用氮气作为保护气体,若必须使用氮气作保护气体,请注意现场通风,以确保人身安全)。

7、由于内装工控电器、触摸屏等精密电器,气源进口处需加装干燥过滤器,以确保气源为干燥清洁的空气,否则会影响电器的使用寿命。

8、严禁调节减压阀,否则易造成高压冲柜(出厂时减压阀已调节好)。

型号规格含义:

PXK-□□/□/□T

特殊要求(无要求可不注)

外形尺寸:宽X高X厚(mm)

S:联锁(用户配电与正压自控系统低压联锁)

(不要求可不注)

t:通风型

b:补偿型

X:箱式

Q:琴台式

G1:柜式1(上下结构)

G2:柜式2(左右结构)

规格参数:

1.执行标准:GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC 60079

2.防爆标志:ExdeⅡBT6、DIP A20 TA,T6

3.额定电压:AC 220V/380V

4.主回路额定电流:20A~250A

5.支路数:2、4、6、8、10、12

6.支路额定电流:1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

7.防护等级:IP54(ⅡB)、IP55(DIP)、IP65(配防雨罩)

8.防腐等级:WF1

9.入口规格:G1/2~G3'

10.适用电缆外径:Φ6~Φ55mm

11.进线口方向:下进下出、下进上出、上进上出或上进下出

选型表:



原理图:
